SAURUS

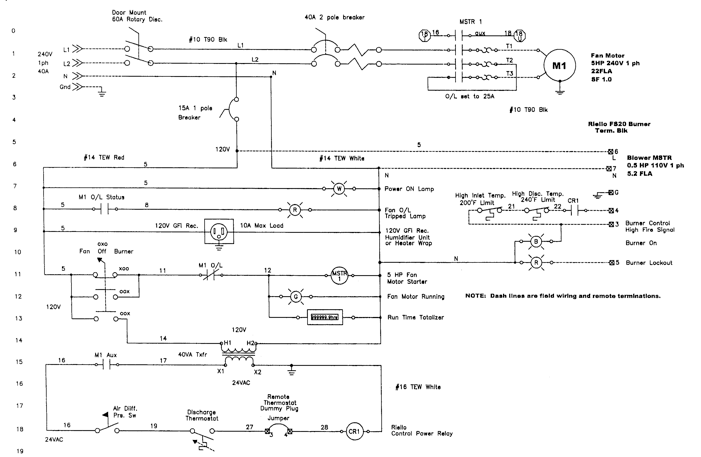

ELECTRICAL SCHEMATIC

WARNING  LABELS IN THE HEATER BURNER COMPARTMENT

FIRE, BURN, INHALATION, AND EXPLOSION HAZARD. KEEP SOLID COMBUSTIBLES, SUCH AS BUILDING MATERIALS, PAPER, OR CARDBOARD A SAFE DISTANCE AWAY FROM THE HEATER AS RECOMMENDED BY THE INSTRUCTIONS. NEVER USE THE HEATER IN SPACES WHICH DO OR MAY CONTAlN VOLATILE OR AIRBORNE COMBUSTIBLES, OR PRODUCTS SUCH AS GASOLINE, SOLVENTS, PAINT THINNER, DUST PARTICLES OR UNKNOWN CHEMICALS.

CARBON MONOXIDE

POISONING HAZARD

CARBON MONOXIDE IS A COLOURLESS, ODOR- LESS GAS THAT CAN KILL. FOLLOW THESE RULES TO CONTROL CARBON MONOXIDE.

  1. -Do not use this burner in an unvented, enclosed  area. Carbon monoxide may accumulate.

  2. -Do not adjust the pressure regulator. High pressures produce carbon monoxide.

  3. -Check flue gases for carbon monoxide. This check requires specialized equipment.

ELECTRIC SHOCK HAZARD

HIGH VOLTAGES ARE PRESENT

IN THIS EQUIPMENT. FOLLOW

THE RULES TO AVOID ELECTRIC SHOCK.

  1. -Use only a properly grounded circuit. A ground fault interrupter is recommended.

  2. -Read owners manual before using. Turn OFF power before serving.

OVERHEATING HAZARD

SHOULD OVER HEATING OCCUR:

Shut OFF gas control to the appliance.

Do NOT switch OFF the main blower.

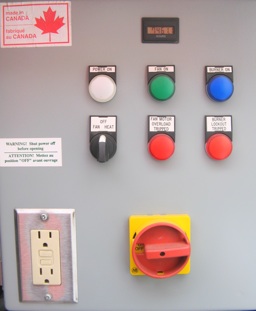

CONTROL PANEL

POWER

ON

FAN

ON

BURNER

ON

FAN MOTOR

OVERLOAD

TRIPPED

BURNER

LOCKOUT

TRIPPED

OFF

FAN  - HEAT

  CONTROL PANEL

  INTERNAL THERMOSTAT

REMOTE THERMOSTAT

50A  2 POLE BREAKER

DUCT

DISCHARGE

THERMOSTAT

15A  1 POLE

BREAKER
